什么是

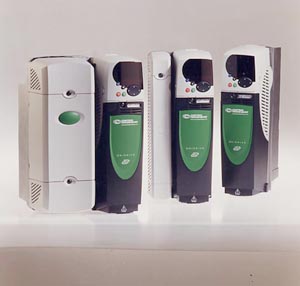

UNIDRIVE SP是原UNIDRIVE系列的升级换代产品。

——无论是*简单或是*复杂的交流传动应用。UNIDRIVE都可成为**的可升级的解决方案平台。

UNIDRIVE及其附件能够满足客户所需，以实现**化力。


UNIDRIVE ------

——UNIDRIVE 的灵活性可满足客户个性化的要求，可为所有的传动客户重新制定标准，通过提高力的方式**降低成本。

作为具有**灵活性的解决方案平台， 关键在于所有的传动客户能够自我发挥。…… 这就是

   更丰富……


　灵活性
　　客户自由选择驱动器的开环，闭环，伺服，回馈，四种操作模式。

　　各类流行总线模块，如Profibus， DeviceNet， CANopen， Modbus RTU， Interbus， CTNET.

　　不用网关，即可实现多种总线间的数据交换。

　　内置SM应用技术， 实现**可生级的PLC功能。

　　可热插拔的RJ45口， 提供各类PC工具软件， 动态监控驱动器的状态。

　　用户界面可根据工况选择LED键盘，或语种可选的LCD键盘.。

　　万用编码器接口， 可接收14种不同类型的编码器.。

　　适用全球各类电源电压. 200～575VAC

　　24VDC 备用控制电源。

　　48VDC 主回路供电可选。

　　**禁止功能。
　优越性
　　强大的SM应用模块选件， 满足所有用户方案的执行各类工程方案. 符合IEC61131-3工业标准。

　　极快的速度及电流更新， 保证**的动态响应。

　　多轴运动连锁控制应用中， 驱动器与驱动器的间的同步控制。

　　通过CTNET网络实现分散控制。

　　动态更新速率可达250us

　　**系统性驱动器， 使客户方案具有可升级性。
　……更节省
　　内置EMC滤波器， 符合EN61800-3电磁兼容性标准。

　　标准SD特性降低系统成本，符合EN954-1等级3标准。

　　标准Modbus RTU接口

　　内置智能卡，可自动完成参数备份， 使调试更**快捷。

　　只需一次培训，即可掌握和精通所有驱动类型。

　　3个内插式SM应用模块， 使驱动器具有**可升级的PLC功能。

　　满足各种应用

　　开环
　　　应用于各种开环控制场合（如多电机共享一台变频器），此时电机没有反馈信号，是相对简单的一种应用。

　　闭环
　　　此时电机可以反馈各种编码器信号，用于对电机实施更为**的速度或位置控制。

　　伺服
　　　UNIDRIVE SP变频器＋对应的交流同步伺服电机UNIMOTOR可以实现各种伺服应用，如飞剪、位置跟踪、主轴定位等等。

　　能量回馈
　　　应用于起升（如电梯、港机）电机逆变状态下的能量回馈电网方式。


			常规负荷				重载
			电机 功率		**连 续电流	** 电流	电机 功率		**连 续电流	** 电流
型号	外形 规格	电源电压 电机功率电压	(kW)	(hp)	In(A)	Open Loop(A)	(kW)	(hp)	In(A)	Open Loop(A)	Close Loop(A)
SP1201	1	200 to 240V ± 10% kW at 220V hp 230V	1.1	1.5	5.2	5.7	0.75	1.0	4.3	6.5	7.5
SP1202			1.5	2.0	6.8	7.5	1.1	1.5	5.8	8.7	10.2
SP1203			2.2	3.0	9.6	10.6	1.5	2.0	7.5	11.3	13.1
SP1204			3.0	3.0	11.0	12.1	2.2	3.0	10.6	15.9	18.6
SP2201	2		4.0	5.0	15.6	17.1	3.0	3.0	12.6	18.9	22.1
SP2202			5.5	7.5	22.0	24.2	4.0	5.0	17.0	25.5	29.8
SP2203			7.5	10.0	28.0	30.8	5.5	7.5	25.0	37.5	43.8
SP3201	3		11.0	15.0	42.0	46.2	7.5	10.0	31.0	46.5	54.3
SP3202			15.0	20.0	54.0	59.4	11.0	15.0	42.0	63.0	73.5
SP1401	1	380 to 480V ± 10% kW at 400V hp 460V	1.1	1.5	2.8	3.1	0.75	1.0	2.1	3.2	3.7
SP1402			1.5	2.0	3.8	4.2	1.1	2.0	3.0	4.5	5.3
SP1403			2.2	3.0	5.0	5.5	1.5	3.0	4.2	6.3	7.4
SP1404			3.0	5.0	6.9	7.6	2.2	3.0	5.8	8.7	10.2
SP1405			4.0	5.0	8.8	9.7	3.0	5.0	7.6	11.4	13.3
SP1406			5.5	7.5	11.0	12.1	4.0	5.0	9.5	14.3	16.6
SP2401	2		7.5	10.0	15.0	16.8	5.5	10.0	13.0	19.5	22.8
SP2402			11.0	15.0	21.0	23.1	7.5	10.0	16.5	24.8	28.9
SP2403			15.0	20.0	29.0	31.9	11.0	20.0	25.0	37.5	43.8
SP3401	3		18.5	25.0	35.0	38.5	15.0	25.0	32.0	48.0	56.0
SP3402			22.0	30.0	43.0	47.3	18.5	30.0	40.0	60.0	70.0
SP3403			30.0	40.0	56.0	61.6	22.0	30.0	46.0	69.0	80.5
SP3501		500 to 575V ± 10% kW at 575V hp 575V	3.0	3.0	5.4	5.9	2.2	2.0	4.1	6.2	7.2
SP3502			4.0	5.0	6.1	6.7	3.0	3.0	5.4	8.1	9.5
SP3503			5.5	7.5	8.4	9.1	4.0	5.0	6.1	9.2	10.7
SP3504			7.5	10.0	11.0	12.1	5.5	7.5	9.5	14.3	16.6
SP3505			11.0	15.0	16.0	17.6	7.5	10.0	12.0	18.0	21.0
SP3506			15.0	20.0	22.0	24.2	11.0	15.0	18.0	27.0	31.5
SP3507			18.5	25.0	27.0	29.7	15.0	20.0	22.0	33.0	38.5



所有的 UNIDRIVE 都有可供选择的底角安装式的滤波器。

常规负载
（开环） 大多数应用中，电流过载为110%持续60秒。若电机额定电流低于驱动器的额定电流，则过载相应提高。
重载
（开环） 适用一些要求更高的应用中，其过载为150%持续60秒。若电机额定电流低于驱动器的额定电流，则过载相应提高。
重载
（闭环、伺服） 适用电机轴动态特性要求更高的应用，其过载为175%持续60秒。若电机额定电流低于驱动器的额定电流，则过载相应提高。

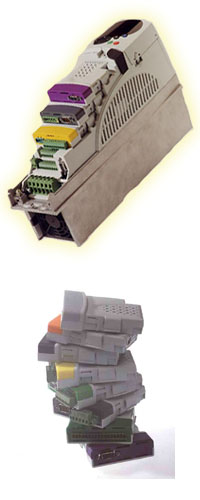

SM选件：

  选件型号                                  简介
　SM-Keypad 　                              LED keypad
　SM-Keypad Plus 　                         LCD keypad
　SM-Applications Lite 　                   PLC without CTNet-future
　SM-Applications 　                        PLC with CTNet
　SM-PROFIBUS-DP 　                         Profibus fieldbus
　SM-DeviceNet 　                           Device Net fieldbus
　SM-CANopen 　                             CANopen fieldbus
　SM-INTERBUS 　                            Interbus fieldbus
　SM-SLM 　                                 SLM interface - future
　SM-Encoder Plus 　                        Additional incremental en-coder feedback
　SM-Universal Encoder Plus 　              Znd universal encoder feedback
　SM-Resolver 　                            Resolver feedback
　SM-I/O Plus 　                            Extended I/O
